Инструкция по монтажу, установке и эксплуатации межфланцевого двустворчатого обратного клапана

Обратный клапан межфланцевый двустворчатый может устанавливаться на трубопроводе вертикально, под наклонном или горизонтально, с учетом указаний о разрешенных и запрещенных положениях по установке (монтаж на вертикальном и наклонном участке трубопровода при направлении потока "сверху-вниз" - нежелателен для данного типа клапанов). Предпочтительным является монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу-вверх:

Разрешенные и запрещенные положения в установке обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

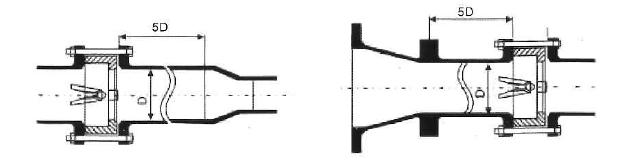

Важно: Клапан устанавливается на трубопровод при совпадении стрелки на корпусе с потоком движения среды, и, для обеспечения равномерного износа при эксплуатации, но не ближе 3-5 диаметров до или после сужения или поворота трубы:

Разрешенные и запрещенные положения в установке обратного клапана двустворчатого межфланцевого баттерфляй ABRA-D-122-EN

На горизонтальном участке желательно устанавливать клапан таким образом, чтобы ось (шток) клапана была установлена под углом 45 градусов к вертикали (горизонтали).

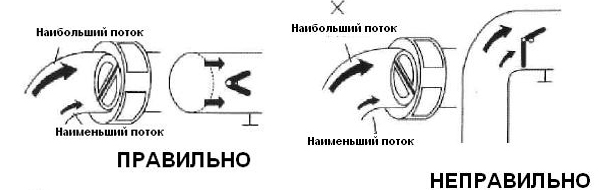

На изгибе трубопровода клапан устанавливать нежелательно, но если другого варианта нет, то следует установить его после изгиба по потоку и сориентировать ось клапана по радиусу изгиба:

Необходимо обеспечение достаточного пространства вокруг обратного клапана для будущих работ по любым ремонтным работам, техническому обслуживанию, замене узла.

Затяжку крепежных болтов необходимо осуществлять равномерно.

После запуска системы убедитесь в отсутствии протечек в местах присоединения.

Не забудьте проверить наличие утечек на всем узле после нескольких часов работы.

Условия эксплуатации

Последующая эксплуатация

  1. Клапаны обратные не требуют постоянного ухода.
  2. Периодически осматривайте клапан и трубопровод на наличие протечек.
  3. Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
  4. Не удаляйте с изделия ярлык с маркировкой и серийным номером.


Желаем безаварийной работы и максимального срока службы смонтированного оборудования!
