Задвижка HAWLE-A

Особенности модели HAWLE-A

  • Упруго-запирающаяся клиновая задвижка согласно EN1171, EN1074-1 и EN1074-2 со свободным проходным каналом;

  • Задвижка HAWLE-A представляет собой первую в мире упруго-запирающуюся запорную задвижку в монолитном корпусе. Уникальный монолитный корпус обеспечивает не имеющую аналогов прочность задвижки;

  • Резьбовое соединение крышки отсутствует – опора шпинделя закрепляется в корпусе с помощью байонетного соединения – эти уникальные конструктивные особенности позволяют нанести эпоксидное покрытие по всей поверхности и обеспечить 100 %-ную защиту от коррозии согласно стандартам GSK – Gütegemeinschaft Schwerer Korrosionsschutz (Ассоциация высококачественной защиты от коррозии тяжелой арматуры с порошковым покрытием);

  • Конструкция клина типа сэндвич с двумя отдельными уплотняющими манжетами из эластомера. Новые геометрические характеристики клина и уплотнений, а также специальные направляющие клина позволяют сводить усилие на закрытие к минимуму в любой ситуации

  • Направляющие клина из износостойкого пластика с отличными характеристиками скольжения; сопротивление нагрузкам за счет оптимизации конструкции и снижения степени истирания обеспечивают минимальные усилия на закрытие;

  • Подвижная гайка клина обеспечивает исправное функционирование задвижки даже при высоких нагрузках;

  • Втулка зафиксирована в корпусе байонетным соединением, с защитой от проворачивания, с несколькими уплотнительными кольцами круглого сечения;

  • Опора шпинделя на скользящих шайбах из износостойкого пластика;

  • На 100 % пригодна для бесколодезной установки;

  • Установка электропривода на задвижку запрещена.

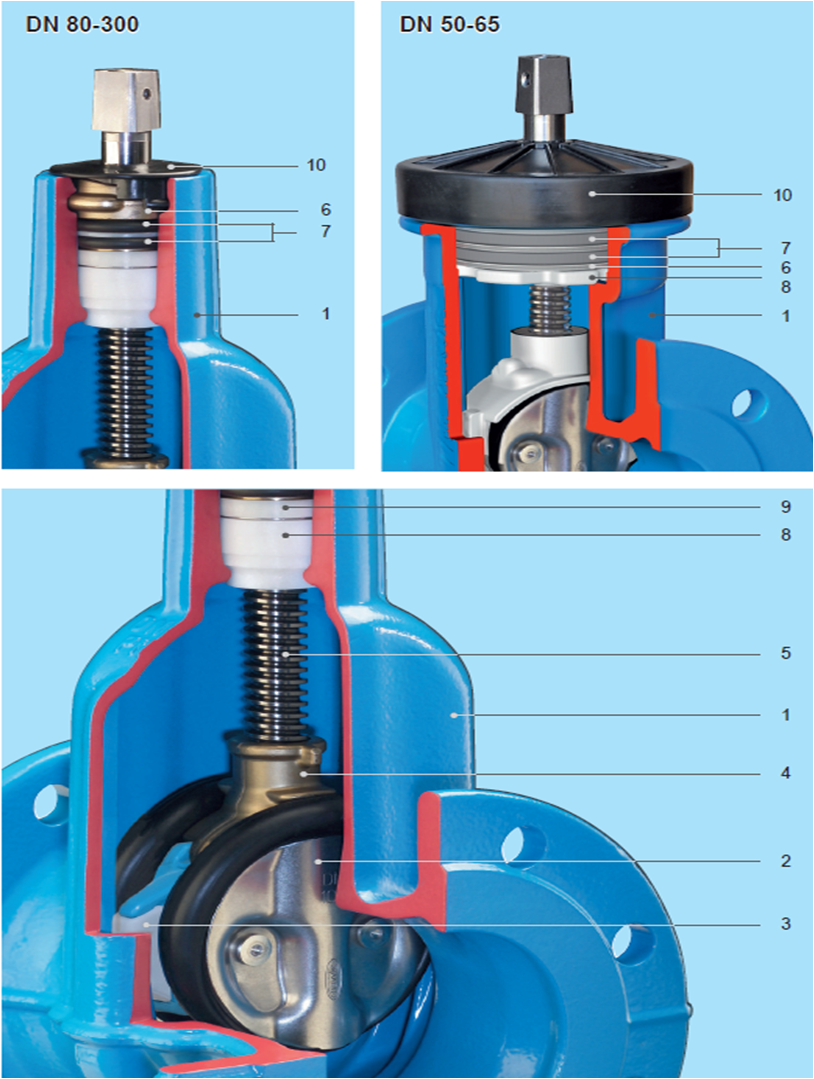

Материал | Технические особенности

1 – Корпус из высокопрочного чугуна, с эпоксидным покрытием со всех сторон;

2 – Клин: из РОМ (от DN 50 до DN 65), из высокопрочного чугуна, с эпоксидным покрытием (от DN 80 до DN 300). Пластины из нержавеющей стали/уплотнительные шайбы из эластомера;

3 – Направляющие клина из износостойкого пластика;

4 – Гайка клина из латуни;

5 – Шпиндель из нержавеющей стали с накатанной резьбой, скользящая опора из РОМ;

6 – Втулка с уплотнительными кольцами круглого сечения из РОМ (от DN 50 до DN 65), латунь (от DN 80 до DN 300);

7 – Уплотнительные кольца круглого сечения из эластомера;

8 – Опоры шпинделя из РОМ;

9 – Скользящая шайба из РОМ;

10 – Пыльник из РЕ.

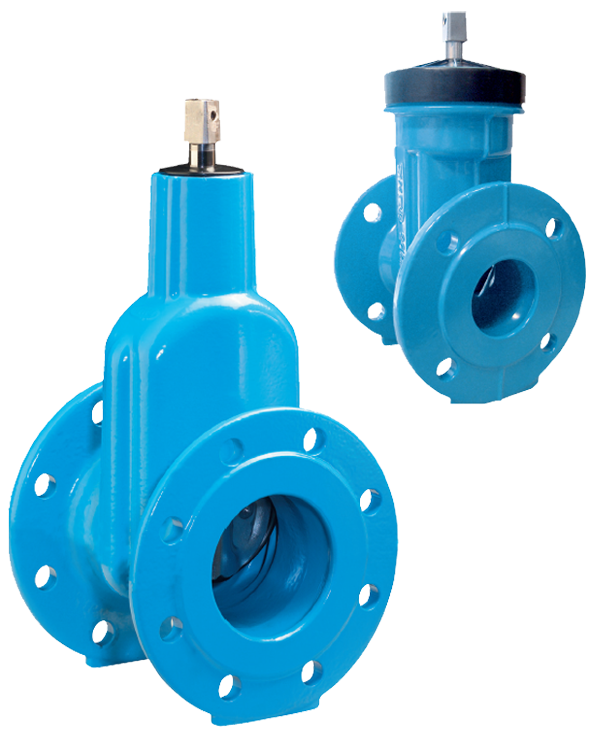

Задвижка HAWLE-A фланцевая, DN 50-300, PN 10 | PN 16

Особенности конструкции

  • Упруго-запирающаяся клиновая задвижка с гладким проходным каналом;

  • Размеры фланца соответствуют EN 1092-2, ГОСТ 12815-80.
    отверстия для: PN 10-стандарт; PN 16 от DN 200 до DN 300;

  • Благодаря одинаковому диаметру прохода возможна чистка;

  • Один шток для нескольких диаметров задвижек.

Стандартное исполнение: без штурвала и штока (пригодна только для ручного управления).

Варианты исполнения: малая или большая строительная длина, закрытие по часовой стрелке.

Внимание: управление с помощью электропривода не допускается.

  Исполнение MOP (PN) Номинальный внутренний диаметр/DN
50 65 80 100 125 150 200 250 300
4000А короткая EN 558-1 GR 14 16
4700А длинная EN 588-1 GR 15
4288А ГОСТ


Заказать задвижки Hawle (Хавле) с доставкой из наличия: +7 (495) 783-76-54, Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
