Инструкция по сварке ручными аппаратами

1. Включить аппарат.

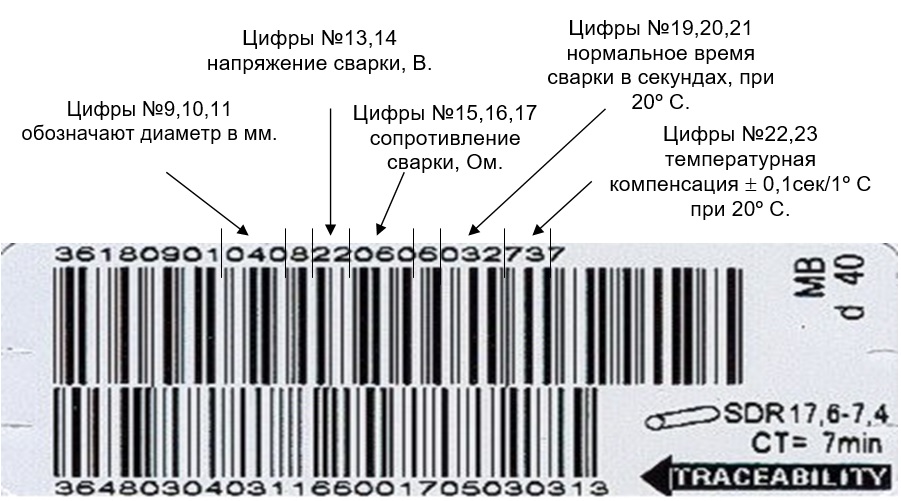

2. Вводим в аппарат напряжение сварки для данного фитинга. Для этого смотрим на штрих-код фитинга (напряжение представлено на рис. цифрами 13 и 14). В данном случае напряжение составляет 22 Вольт.
3. Вводим в аппарат время сварки для данного фитинга. Для этого смотрим на штрих-код фитинга (время сварки представлено на рис. цифрами 19,20,21). В данном случае время сварки составляет 32 секунды при температуре окружающей среды +20С.
4. Если температура окружающей среды меньше +20С то надо вводить другую температуру сварки, которая рассчитывается по формуле с учетом коэффициента указанного на штрих-коде цифра 22 (смотреть рис.):

t сварки= t задан - (Токруж.среды - 20) * Цифра22

Например:  t зад=32 сек. Т окруж среды = + 10° C

Получаем  t сварки= 32 - (10 - 20) * 0,7= 39 секунд надо вводить как время сварки

1. Если температура окружающей среды больше +20С то надо вводить другую температуру сварки, которая рассчитывается по формуле с учетом коэффициента указанного на штрих-коде цифра 23 (смотреть рис.):

t сварки= t задан - (Токруж.среды - 20) * Цифра23

Например:  t зад=32 сек. Т окруж среды = + 30° C

Получаем  t сварки= 32 - (30 - 20) *  0,3= 29 секунд надо вводить как время сварки.

Примечание:

• цифра №22 обозначает увеличение времени сварки в десятых долях секунды, на 1º С при уменьшении нормальной температуры (t норм = 20 ºС).
• цифра №23 обозначает уменьшение времени сварки на десятые доли секунды, на 1º С при увеличении нормальной температуры (t норм = 20 ºС).
